華岐螺旋鋼管全解析：技術、應用與采購指南
一、華岐螺旋鋼管概述

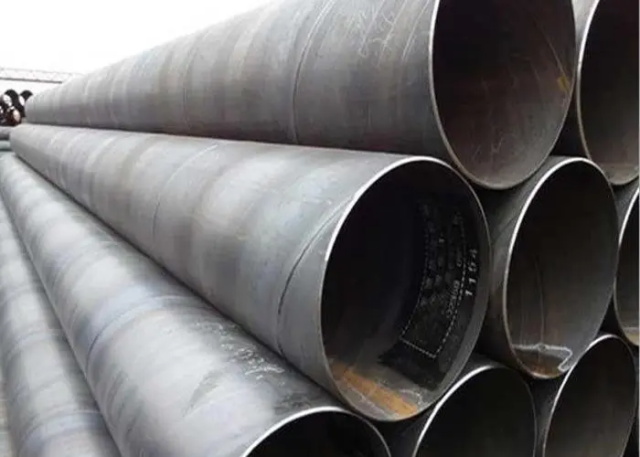

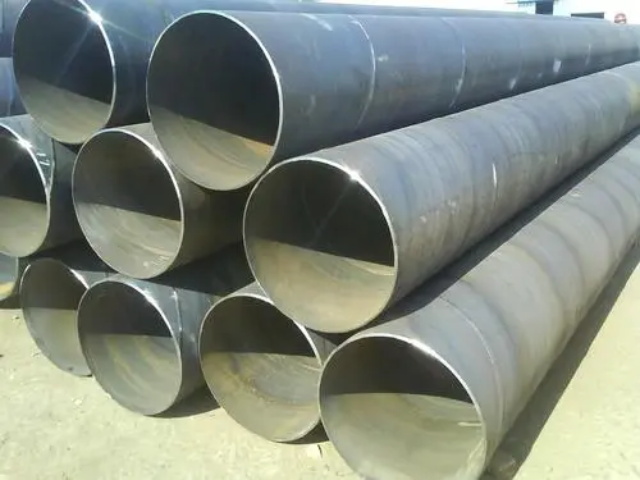

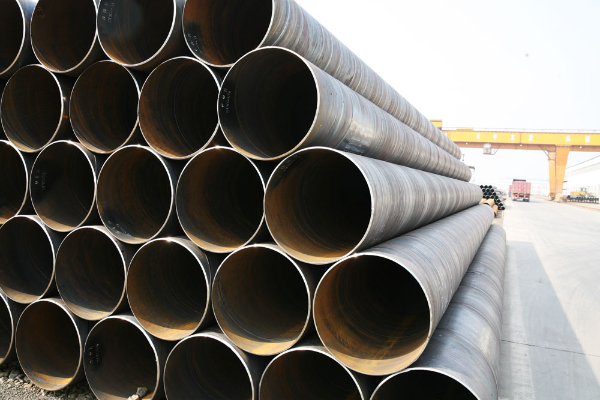

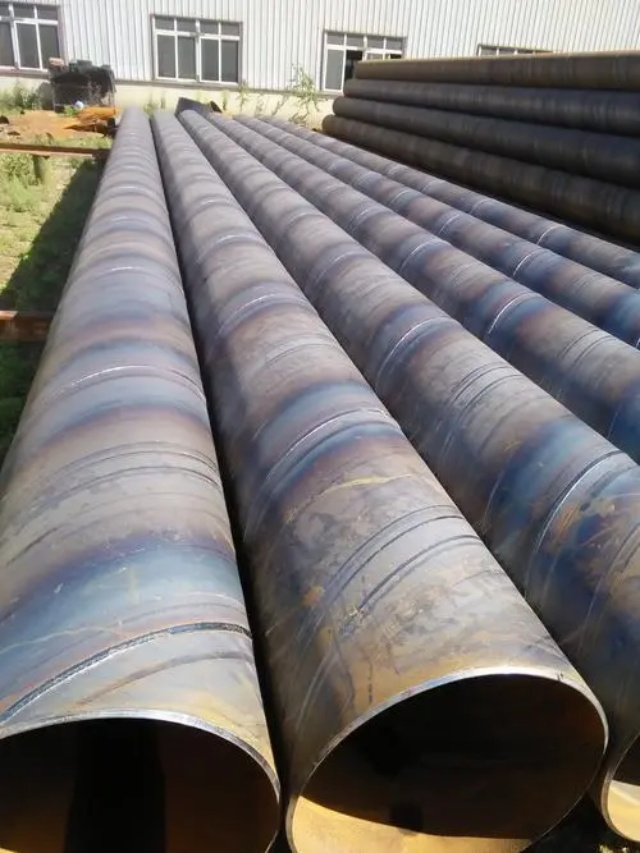

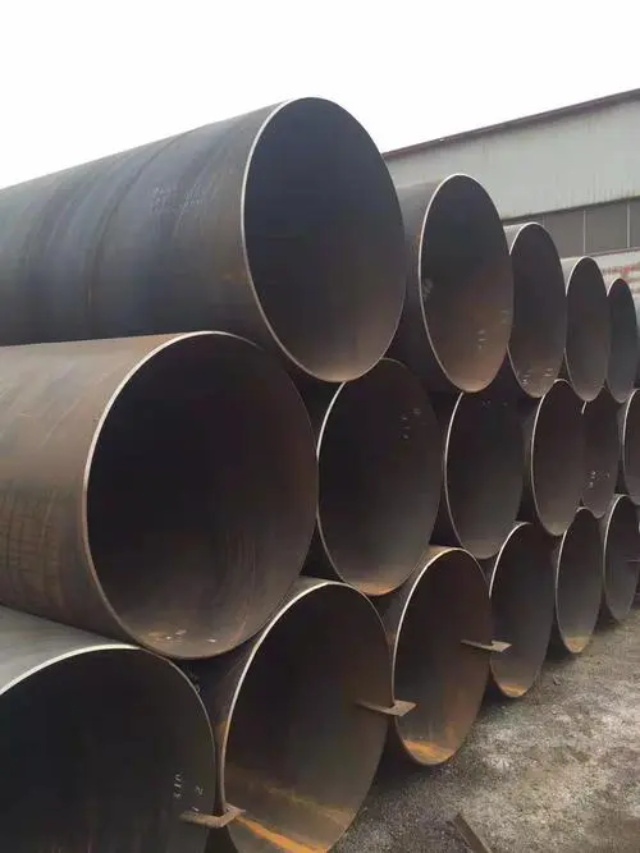

螺旋鋼管(SSAW，Spiral Submerged Arc Welded)通過熱軋鋼帶卷曲成型，采用雙面埋弧焊接工藝制成，具有高強度、大口徑、低成本等優勢。華岐螺旋鋼管作為天津友發集團的核心產品，廣泛應用于長輸管線、市政工程、橋梁樁基、建筑結構等領域。
二、核心優勢與適用場景
1. 技術特點
| 特性 | 說明 | 優勢 |
|---|---|---|

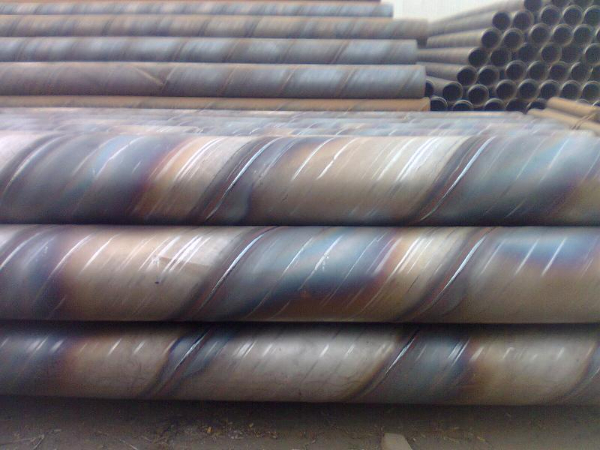

| 成型工藝 | 鋼帶螺旋卷曲，焊縫呈螺旋狀（角度約50-75°）。 | 允許使用較寬鋼帶生產大口徑管道（DN300-DN3000），材料利用率提高10%-15%。 |
| 焊接質量 | 雙面埋弧焊，焊縫深度≥80%管壁厚度，熔深均勻。 | 焊縫抗拉強度≥母材95%，沖擊韌性（-20℃）≥34J，適用于高壓環境。 |

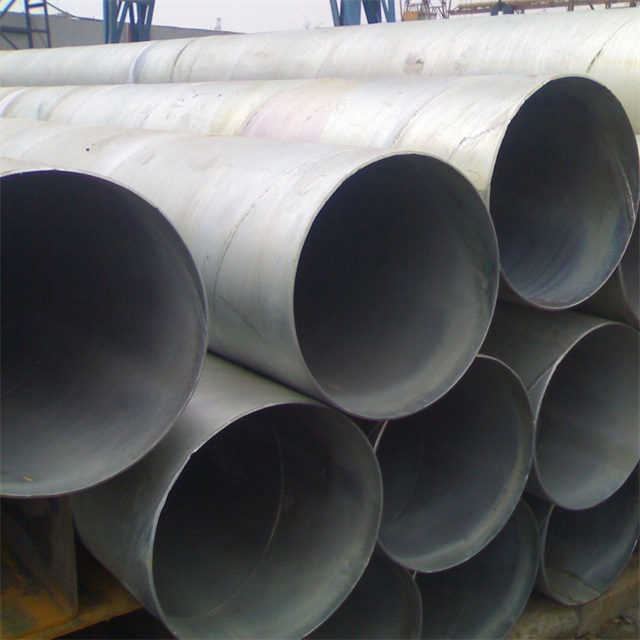

| 防腐能力 | 支持熱鍍鋅、3PE/FBE防腐、環氧煤瀝青等多種涂層。 | 3PE防腐層壽命可達30年以上（C5腐蝕環境），滿足直埋、水下等苛刻工況。 |
2. 典型應用場景
| 領域 | 應用案例 | 規格需求 |
|---|---|---|
| 長輸管線 | 天然氣輸送、原油管道（如西氣東輸支線）。 | DN600-DN1200，壁厚8-16mm，3PE防腐。 |
| 市政工程 | 城市供水、排水管網。 | DN300-DN2000，壁厚6-12mm，環氧煤瀝青涂層。 |
| 橋梁樁基 | 跨江大橋、高速公路橋墩。 | DN800-DN2400，壁厚10-20mm，Q345B材質，抗拉強度≥510MPa。 |
| 建筑結構 | 工業廠房立柱、體育館桁架。 | DN200-DN600，壁厚5-10mm，Q235B材質，屈服強度≥235MPa。 |
三、關鍵性能指標與質量控制
1. 執行標準
國標：GB/T 9711-2017(石油天然氣工業管線輸送系統用鋼管)。
美標：API 5L PSL2(管線管規范，適用于國際項目)。
歐標：EN 10217(壓力用途焊接鋼管)。
2. 質量控制要點
| 檢測項目 | 方法與標準 | 合格標準 |
|---|---|---|
| 外觀檢查 | 目視+10倍放大鏡，檢查焊縫余高、咬邊、錯邊。 | 焊縫余高≤1.6mm，錯邊量≤10%壁厚。 |
| 無損檢測 | 超聲波探傷（UT）+ X射線探傷（RT），按SY/T 4109執行。 | 焊縫缺陷率≤0.5%，無裂紋、未熔合等致命缺陷。 |
| 力學性能 | 拉伸試驗（GB/T 228）、沖擊試驗（GB/T 229）。 | 抗拉強度≥415MPa（PSL2），-20℃沖擊功≥27J。 |
| 水壓試驗 | 試驗壓力=2×設計壓力，穩壓10秒無泄漏。 | 爆破壓力≥4×設計壓力。 |
四、防腐與保溫解決方案
1. 防腐涂層選擇
| 涂層類型 | 結構 | 適用場景 | 成本（元/m2） | 壽命（年） |
|---|---|---|---|---|
| 3PE防腐 | 環氧粉末（底）+ 膠粘劑（中）+ 聚乙烯（外）。 | 高鹽堿、含水土壤，如沿海、濕地。 | 80-120 | 30-50 |
| FBE防腐 | 單層環氧粉末涂層（厚度≥100μm）。 | 干燥、低腐蝕環境，如沙漠、戈壁。 | 60-90 | 20-30 |
| 環氧煤瀝青 | 底漆+面漆，總厚度≥400μm。 | 城市排水、弱腐蝕土壤。 | 40-60 | 15-20 |
2. 保溫層設計
聚氨酯泡沫(PU)：導熱系數≤0.024W/(m·K)，適用于-50℃至150℃工況。
玻璃棉：耐溫400℃，防火等級A級，適用于高溫蒸汽管道。
復合結構：3PE防腐+PU保溫+高密度聚乙烯(HDPE)外套，總厚度≥50mm。
五、采購成本與選型建議
1. 價格構成與波動
成本要素：
原材料(鋼帶)：占成本70%-80%，受鐵礦石、焦炭?jī)r(jià)格影響。
加工費：成型、焊接、防腐工藝復雜度影響(約1000-2000元/噸)。
運輸費：大口徑管道運輸成本高(如DN1200管道，運輸費占比可達15%)。
價格區間(2023年Q3)：
| 規格 | 單價（元/噸） | 備注 |
|---|---|---|
| DN300×8mm（Q235B） | 4,800-5,200 | 環氧煤瀝青涂層，適用于市政排水。 |
| DN600×10mm（Q345B） | 5,500-6,000 | 3PE防腐，適用于天然氣輸送。 |
| DN1200×14mm（X60） | 6,800-7,500 | API 5L PSL2，適用于高壓長輸管線。 |
2. 選型與成本優化
場景1：城市供水管道(DN800，設計壓力1.6MPa)
方案A：Q235B+環氧煤瀝青，單價5,200元/噸，壽命15年。
方案B：Q345B+3PE防腐，單價5,800元/噸，壽命30年。
結論：若全生命周期成本優先，選方案B(雖單價高，但免維護周期長)。
場景2：工業蒸汽管道(DN400，溫度250℃)
方案A：Q235B+巖棉保溫，單價5,000元/噸。
方案B：Q345B+玻璃棉+鋁皮護套，單價5,600元/噸。
結論：高溫工況需選方案B(玻璃棉耐溫更高，鋁皮護套防機械損傷)。
六、安裝與維護要點
1. 施工規范
溝槽開挖：
坡度≥0.3%，管底鋪設100mm砂墊層。
管道間距：DN≤600時≥0.5m，DN>600時≥1.0m。
焊接連接：
對口間隙2-4mm，錯邊量≤1.6mm。
焊縫需100%超聲波探傷，合格后防腐補口。
回填要求：
管頂500mm內禁用機械夯實，分層回填壓實度≥95%。
2. 維護策略
定期檢測：
陰極保護電位：每季度測量，確保-0.85V至-1.2V。
涂層完整性：每5年電火花檢漏，電壓5kV/mm。
修復技術：
涂層破損：環氧玻璃鋼補強(厚度≥2mm)。
局部腐蝕：碳纖維加固或套筒修復。
七、總結與推薦
1. 核心結論
優勢總結：華岐螺旋鋼管以大口徑、高強度、低成本為核心競爭力，3PE防腐技術達到國際領先水平。
適用場景：
優先選擇：長輸管線、市政管網、橋梁樁基。
謹慎選擇：頻繁振動工況(如地震帶)，建議改用無縫鋼管。
2. 推薦產品
通用型：DN300-DN800，Q235B材質，環氧煤瀝青防腐，適用于城市給排水。
高性能型：DN1000-DN2000，X60鋼級，3PE+陰極保護，適用于油氣輸送。
3. 采購建議
明確需求：提供設計壓力、溫度、介質、土壤腐蝕性等參數。
索要資質：要求廠家提供API 5L認證、ISO 9001質量體系證書。
第三方檢測：隨機抽樣送SGS、Intertek等機構復檢。
通過以上指南，用戶可全面掌握華岐螺旋鋼管的技術特性、選型邏輯、成本控制，實現安全、經濟、高效的管道系統建設。
